Аналоговая и цифровая обработка звукового сигнала. Мифы и реальность.

Скачать PDF



Попробуем начать с основ, на которых строятся принципы обработки, анализа и преобразований звука.

Итак, диапазон частот, которые может слышать и различать человек, находится в пределах от 15 Гц до 20 кГц. Человек может слышать только аналоговый звук. Т.е. вне зависимости от того как получен сигнал звука, для того, чтоб он был услышан, он всегда должен быть преобразован в аналоговую форму. Метод представления аналоговой формы выберем классический – waveform, т.е. это такая кривая, которая отображает изменение сигнала во времени. Сразу предположим, что мы имеем громкоговорители близкие к идеалу, и форма звукового давления, которое они создают, максимально повторяет форму сигнала, чтобы исключить фактор акустики, так как это отдельный разговор.

I. Природа тембра и окраса звука.

В звуке все крутится вокруг гармонических колебаний, т.е. колебаний синусоидальной формы. Собственно, абсолютно любая другая форма сигнала может быть представлена суммой различных гармонических колебаний – это и есть та самая основа для «тембра» и «окраса» звука.

Те, для кого это очевидно, могут с легкостью пропустить эту часть, однако, думаю найдутся те, кому это и будет интересно.

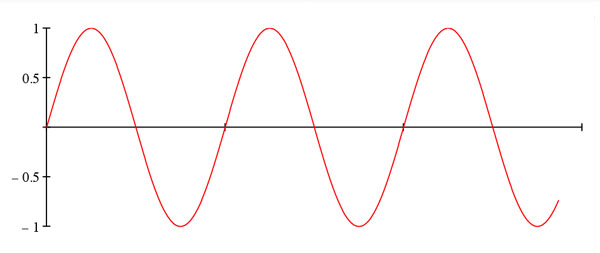

Откуда же берутся все эти понятия «теплый ламповый звук», «холодный транзисторный звук» и т.п? Каждый звуковой прибор, будь то обработка или усилитель, вносят определенные изменения в форму сигнала, так как практически все элементы схем являются нелинейными. Представим, что мы имеем идеальный генератор синусоидального сигнала. Вот такого:

Рисунок 1

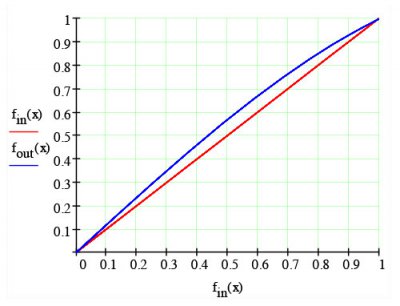

Подадим этот сигнал на вход устройства, которое, например, имеет нелинейную передаточную характеристику показанную на рисунке 2 синим цветом, а красным цветом обозначена идеальная линейная передаточная функция (для сравнения).

Рисунок 2

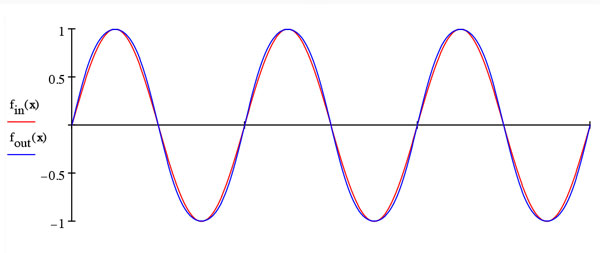

На выходе устройства будет сигнал отображенный синим цветом на рисунке 3. Красным цветом там отображен входной сигнал для сравнения.

Рисунок 3

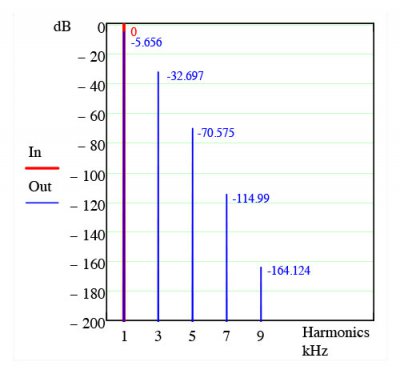

Рисунок 4Визуально форма сигнала практически не отличается. Если отобразить ее без сравнения с входной формой, то разница будет практически не заметна. А вот на слух они будут отличаться. Давайте посмотрим на спектр входного и выходного сигнала на рисунке 4, чтобы понять характер различий. Красным цветом обозначен спектр входного сигнала, на котором виден единственный пик на первой гармонике (основной частоте). А вот с выходным сигналом все уже гораздо интересней, там добавились нечетные гармоники (уровень каждой указан на рисунке). Т.е., если мы возьмем 5-ти канальный генератор с частотами кратным гармоникам, и правильно установленными фазами и уровнями и просуммируем их, то мы получим точно такой сигнал как на выходе. И вот эти гармоники и придают тот самый тембр звуку. Собственно, если записать вокалиста берущим какую-то ноту, то мы получим чем-то похожую картину спектра, где будет ярко выражена основная частота ноты и менее выраженные частоты четных и нечетных гармоник. Это и есть то, что называется тембром и окрасом звука.

Т.е. любая периодичная форма сигнала отличная от синусоидальной состоит из суммы синусоидальных колебаний частот кратных основной частоте. И из этого следует то, что для частот 10 кГц и выше, вторая гармоника будет 20 кГц и выше, третья 30 кГц и т.д., но человек не слышит частоты выше 20 кГц, а это означает, что человеческое ухо не в состоянии различить форму сигнала на частотах 10÷20 кГц. Эти факты нам еще пригодится, при рассмотрении цифровых методов обработки сигнала немного позже.

II. Аналог против цифры – что же круче?

Сразу следует сказать, что вопрос сам по себе некорректный, но часто он или его производные становятся предметами споров. Бытует мнение, что «аналог» – это круто и дорого (ну или круто, если дорого), а вот цифра – это такой себе бюджетный ширпотреб. Попробуем разобраться почему существуют такие мнения…

Что есть у аналоговых приборов, чего нет у цифровых или «хуже»:

  1. Управление. Привычное (часто считается, что более удобное) управление. Т.е. на каждом аналоговом приборе есть подписанные ручки, кнопки, переключатели и т.д. которые доступны сразу и чаще всего мгновенно оказывают влияние на сигнал. Другими словами у Вас есть большая рэковая стойка с кучей приборов и к каждому регулируемому параметру Вы имеете мгновенный доступ. У цифровых приборов/программ обычно не все так очевидно и есть меню, кнопки и т.д. и часто, чтобы добраться до регулировки какого-то параметра нужно предварить это несколькими дополнительными манипуляциями, при том, что сами приборы обычно компактней и более функциональны.

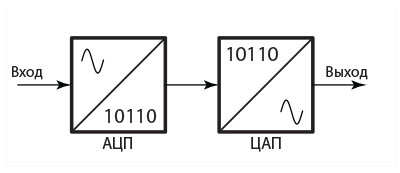

  2. Рисунок 5Время. Аналоговые приборы обрабатывают звук исключительно при помощи физических процессов. И, как результат, время обработки сигнала находится в порядках скорости света разделенной на физическую длину прохождения сигнала. Т.е. в абсолютном большинстве случаев можно считать его пренебрежимо малым или 0. У цифровых приборов здесь неоспоримая брешь в этой сфере. Как известно, цифровая обработка звука начинается с АЦП (аналогово-цифрового преобразователя) и заканчивается ЦАП (цифро-аналоговым преобразователем) между которыми есть «математика». Но даже, если представить, что математики у нас нет, то прибор с блок-схемой на рисунке 5 будет обеспечивать гарантированную задержку сигнала равную минимум 2 тактам частоты дискретизации (один для АЦП и один для ЦАП). Например, если частота дискретизации 48 кГц, то время задержки будет (1/48000)•2=4.1667•10-5 или 41.667 микросекунд (соответственно, при повышении частоты дискретизации время будет уменьшаться обратно-пропорционально). И это минимальная задержка только на преобразование сигнала, а его «математическая» обработка в «середине» прибора – это еще дополнительное время. Обычно минимальное время на обработку – 32 сэмпла (такта частоты дискретизации), что составит – 708.339 микросекунды. Это то, от чего цифровым приборам вряд ли удастся избавится в ближайшее время, если вообще удастся. Однако критическое значение это имеет в большинстве случаев только при обработке звука в реальном времени, например живой концерт. (Для справки. При нормальном атмосферном давлении скорость звука составляет 331 м/с, т.е. задержка звука на 41.667 микросекунд будет эквивалентна задержке от звуковых излучателей находящихся примерно на расстоянии 1.4 см от слушателя, а задержка в 708.339 микросекунды – расстоянию 23 см)

На этом реальные и объективные преимущества аналоговых приборов заканчиваются. Маркетинговую и психологическую составляющую мы не учитываем, хотя зачастую они играют решающее значение :)

Теперь про цифровой метод. Цифровые приборы могут абсолютно все тоже самое, что могут аналоговые (не учитывая задержку о которой шла речь немного выше). А вот аналоговые могут далеко не все то, что могут цифровые. Например, аналоговым методом (без привлечения механических составляющих) практически невозможно организовать существенную задержку сигнала, как то реверберация или delay, точный pitch и т.п. Аналоговым методом невозможно осуществлять фильтрацию сигнала не внося в него искажения и шум. Любой аналоговый фильтр вызывает сдвиг фазы сигнала. Собственно последняя «проблема» очень часто как раз и является тем самым характером прибора, то что многие называют «звучит». Любой компонент (даже пассивный) аналоговой схемы вносит нелинейные искажения, а именно: электронный шум, добавляет гармоники и сдвиг фазы сигнала. Сумма всех этих искажений вызванная конкретным схемотехническим решением во многих случаях и обеспечивает «фирмовость» прибора при одинаковой функциональности с аналогичными. Когда просто пропустил сигнал через эквалайзер, немного его настроил и все «запело», а в другом аналоговом или цифровом устройстве – повторил все настройки, а оно «сухо» и «никак». Можно ли повторить этот эффект в «цифре»? Да, можно. Математические алгоритмы и современная скорость их обработки позволяют повторять любое поведение сигнала от алгоритмического (когда мы знаем какие трансформации происходят с сигналом и создаем их математическую модель) вплоть до полной имитации работы аналоговой схемы (с помощью таких моделей как SPICE, например). Т.е. разработчик цифрового модуля может заложить и учесть все необходимые сдвиги фаз на разных частотах, добавление гармоник и т.д. вплоть до имитации работы транзистора в каком-то запредельном режиме, в котором реальный транзистор может «прожить» пару минут выдавая особое звучание, или которое сложно реализовать, например, температура охлаждения -10°С. Многие современные цифровые модули (будь то приборы или программы, плагины) делают по принципу аналоговых. Другими словами эквалайзер занимается не просто голой фильтрацией по полосам, а и добавлением своих нюансов, как его аналоговый брат.

Хорошие цифровые плагины стоят не копейки и вот здесь снова часто срабатывает психология материалистов: отдать пачку денег за красивый, увесистый прибор с замечательной табличкой и «звучащий» – это понятно и приемлемо, а отдать не мало, хоть и меньше денег за ссылку по которой можно скачать набор байтов – это вот как-то непонятно. :) Отсюда и произрастает часть мифов про «скупость» звучания «цифры»… Многие, устанавливая программы, для работы со звуком пользуются базовыми инструментами обработки, которые зачастую и не позиционируются как что-то особенное, а часто это как раз инструменты для минимально необходимых манипуляций, как скотч и канцелярский нож в офисе.

III. Как работает «цифра»?

Рисунок 6Теперь попробуем заглянуть немного внутрь цифровой обработки сигнала, чтоб иметь хотя бы общее представление что да как.

Как уже говорилось выше «путь» цифровой обработки сигнала начинается с АЦП (ADC). Это одно из ключевых устройств, которое имеет очень сильное влияние на качество процесса и является «необратимым» устройством. Т.е. все искажения которые будут внесены этим устройством на этапе преобразования будут необратимы. Какую-то часть как-то можно компенсировать алгоритмами обработки, однако в целом нужна максимальная точность преобразования.

Есть несколько типов АЦП устройств принципиально различающихся типом выхода цифровых данных, такие как PCM, DSD, PWM и т.д. Мы будем говорить о типе PCM, так как это единственный тип цифровых данных подходящий для полноценной обработки звука, все иные типы преобразовываются в тип PCM для полноценной обработки.

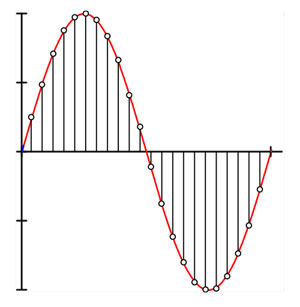

PCM (Pulse code modulation) – это импульсно-кодовая модуляция. Ее смысл заключается в том, что через равные определенные промежутки времени происходит «измерение» (сэмплирование) уровня сигнала и передача цифрового значения этого «замера». Ключевым параметром здесь является частота дискретизации – это частота «замеров» (квантизация). Частота дискретизации определяет предельно возможную частоту преобразовываемого сигнала – она называется частотой Найквиста и равна ровно половине частоты дискретизации. Частота дискретизации определяет возможный частотный диапазон. Стандартными базовыми частотами дискретизации в обработке звука являются 44.1 кГц и 48 кГц, выше кратные им. Наивысшей стандартизированной частотой дискретизации используемой в обработке звука на сейчас является 352.8 кГц.

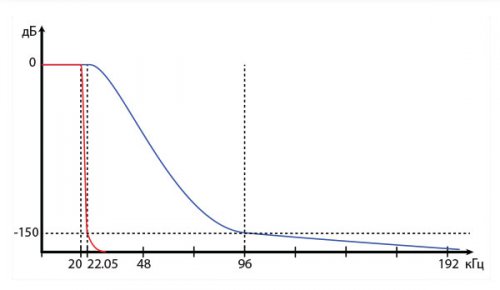

Рисунок 7И вот здесь возникает вопрос: если предел слышимой частоты – 20 кГц, а частотный диапазон при дискретизации в 44.1 кГц выше слышимого и находится на отметке в 22.05 кГц, то зачем нужна частота дискретизации, например, в 192 кГц? Первый логичный ответ который напрашивается из рисунка 5 – это то, что мы сможем иметь больше «точек» описывающих кривую на высоких частотах и получить большую детализацию сигнала и как результат будем ближе к истинному сигналу. Это объяснение весьма логично, однако не имеет особого практичного смысла, так как источники звука выдают сигнал в диапазоне до 20 кГц, а это означает, что в диапазоне 10÷20 кГц присутствуют только синусоидальные составляющие и зная это описывать подробно их форму не имеет особого смысла. На самом деле здесь мяч находится на аналоговой стороне АЦП (извините за тавтологию). Так вот, принципы работы АЦП PCM типа требуют, чтоб входной сигнал находился строго в диапазоне от 0 Гц до частоты Найквиста, иначе в преобразовании будут ошибки, а это в свою очередь означает, что вход АЦП должен быть оборудован фильтром высоких частот, который будет срезать все, что выше частоты Найквиста, но при этом максимально ровно пропускать все что до нее. Т.е. другими словами, при частоте дискретизации 44.1 кГц необходим фильтр который будет иметь пропускную способность 0 дБ на частоте 20 кГц и -150 дБ (для 24 бит) на частоте 22.05 кГц (рисунок 7). Кто хоть немного знаком со схемотехникой понимает, что построение такого фильтра вызывает немало трудностей и приличную его стоимость. А вот при частоте дискретизации в 192 кГц и частоте Найквиста 96 кГц фильтр должен уже обладать куда менее крутой характеристикой и соответственно будет проще и дешевле в реализации. Поэтому при удешевлении технологии производства цифровых схем, со временем, оказалось проще и дешевле поднимать частоту дискретизации, упрощая при этом фильтр и поднимая качество.

Тогда назревает противоположный вопрос, а почему не использовать частоты дискретизации еще выше? Ответ весьма прост – прироста качества это уже не даст, а будет повышать стоимость обработки звука увеличением потока обработок на процессор(ы), удорожанием преобразовывающих чипов, большим количеством места для хранения (на диске)…

Так же бытует мнение о том, что при большей частоте дискретизации качественнее происходит pitching. На самом деле это не совсем верное утверждение, потому как существуют математические алгоритмы, которые позволяют достаточно точно восстанавливать промежуточные значения входного сигнала между сэмплами зная частоту дискретизации, но этот алгоритм создает дополнительную нагрузку, в то время как при высокой частоте дискретизации не редко просто берут ближайшее необходимое значение, что значительно проще.

Еще один параметр АЦП – это его разрядность. Разрядность в данном случае – это прямой показатель возможного динамического диапазона обрабатываемого сигнала. Таким образом, разрядность в 8 бит обеспечивает динамический диапазон примерно в 48 дБ, 12 бит – 72 дБ, 16 бит – 96 дБ, 24 бита – 144 дБ, 32 бита – 192 дБ. Отношение сигнал/шум для большинства высококачественных источников звука находится на уровне 110-120 дБ, т.е. разрядность в 24 бита перекрывает с лихвой этот диапазон.

Все АЦП PCM типа обладают таким неприятным явлением как «шум квантизации». Это явление вызвано тем, что АЦП может воспринимать дискретные (конкретные) уровни сигнала. Рассмотрим на примере 4 битного преобразователя для простоты. Например, амплитуда номинального входного напряжения 1В – это означает, что такой АЦП может выдать значение входного напряжения с интервалом в 62.5 мВ, но что произойдет, если уровень входного напряжения в момент квантизации («замера»), например, 67 мВ? В зависимости от конкретного АЦП он воспримет этот уровень как один из граничных между которыми находится. В данном случае между 62.5 мВ и 125 мВ. Предположим, что рассматриваемым АЦП будет взято ближайшее значение, тогда при обратном преобразовании мы получим 62.5 мВ вместо 67 и, соответсвенно, ошибку в 5.5 мВ. При следующем преобразовании получим новую ошибку и т.д. Величина этой ошибки будет всегда не больше 62.5 мВ в данном случае или эквивалента младшего разряда в общем случае. Однако, не все так страшно, при разрядности в 24 бита получается, что шум квантизации будет находится на уровне -144 дБ, что за пределами сигнал/шум многих источников звука и не будет оказывать влияния на полезный сигнал.

Мы подошли к очередному мифу из серии «аналог vs цифра», что аналоговый сигнал он такой весь гладенький и непрерывный, а цифровой сигнал весь в клеточку – побитый на интервалы во времени частотой дискретизации и амплитуде разрядностью. Так вот, качественно преобразованный цифровой сигнал тоже непрерывный и гладкий на столько, что Вы не заметите эти «клеточки». Например, источник сигнала с соотношением сигнал/шум 120 дБ равнозначен 20 битному звуку, поэтому все, что будет находится между дискретными интервалами в 20 бит – это будет просто шум, таким точно шумом можно заполнить младшие 4 бит в 24 битном звуке и вы не увидите и не услышите никаких «клеточек» и ступенек в сравнении с таким аналоговым источником звука.

Для справки. Обычные качественные компакт-кассеты обладают эквивалентом 5-6 битного диапазона, компакт-кассеты с металлической пленкой 8-10 битного как и катушечные магнитофоны, профессиональные катушечные магнитофоны с профессиональной пленкой 12-14 битного. Именно поэтому многие любят до сих пор использовать пленку как естественный компрессор. К тому же, если Вы посмотрите на АЧХ характеристику пленки, то увидите, что частота там далеко не бесконечна, а заваливается после 12-14 кГц. Это происходит потому, что на пленочных носителях она (частота) тоже дискретизирована. :) Только не «цифровыми выборками», а доменами магнитного материала из которого изготовлена пленка и которые имеют конечную и вполне определенную длину и сохраняют одно положение для магнитного потока, т.е. другими словами, можно взять пленку и абсолютно так же поделить ее на отрезки как рисунок 5. И абсолютно тот же самый эффект и принцип дискретизации происходит при движении пленки вдоль головки магнитофона. Именно поэтому увеличивая скорость на катушечном магнитофоне мы получаем лучшую передачу высоких частот – мы увеличиваем частоту дискретизации.

После преобразования звука в цифровой вид, начинается чистейшая математика и это невероятный объем информации, освещать который не входит в планы этой статьи.

В конце обработанный звук, чаще всего преобразовывается в аналоговый при помощи ЦАП, по принципу противоположному АЦП. Т.е. ЦАП получает значение уровня сигнала с частотой дискретизации и формирует на выходе соответсвующий уровень напряжения. И вот здесь у многих возникает в голове стереотипная картинка со ступеньками :) На самом деле, если Вы подключите осциллограф к качественному ЦАП – Вы не увидите никаких ступенек, а увидите гладенькую, ровненькую аналоговую кривую, да еще и с минимальным уровнем шумов. Почему это происходит? Потому что на выходе ЦАП так же оснащены фильтрами высоких частот, которые срезают все выше нужного для звука диапазона, но, если Вы вспомните начало статьи, то там говорилось, что для резких фронтов (прямоугольного) сигнала нужно присутствие n-кратных гармоник до бесконечности, а наша основная гармоника «ступенек» – это частота дискретизации, т.е. нужны частоты от частоты дискретизации и выше кратные частоте дискретизации, которые благополучно «режутся» сглаживая ступеньки в красивый и чистый звук :)

Все описанное распространяется и на аналоговые с псевдоаналоговыми синтезаторами за которыми многие так охотятся. Как раритет, экспонат, моральное наслаждение и кайф на ощупь – да, как источник звука – не сложно полноценно заменяется цифровыми средствами.



 © Вячеслав Корниенко, 2015 г.
